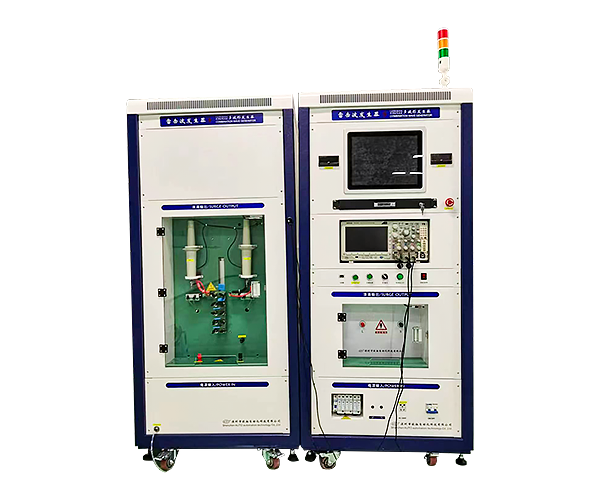

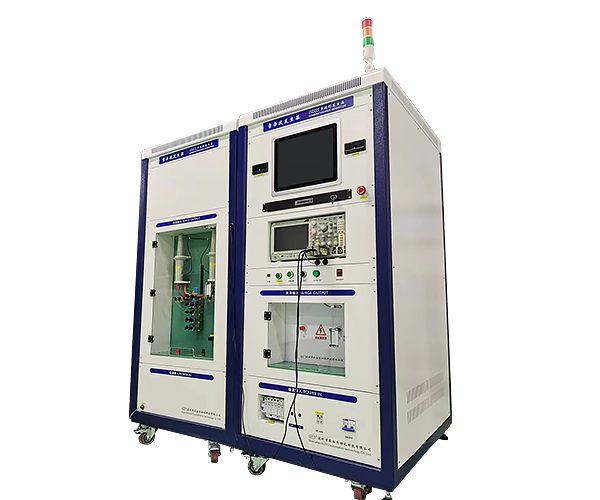

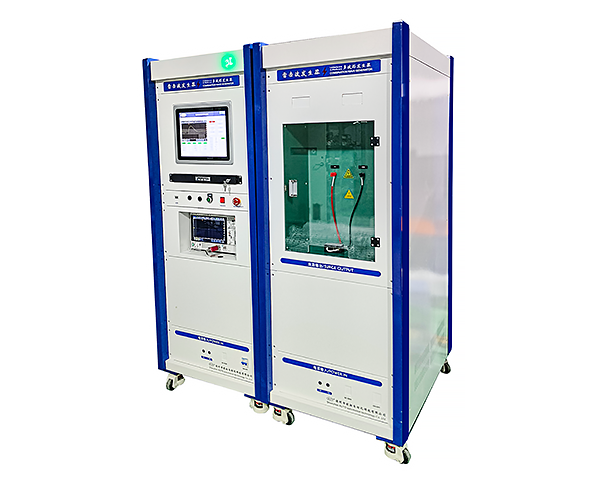

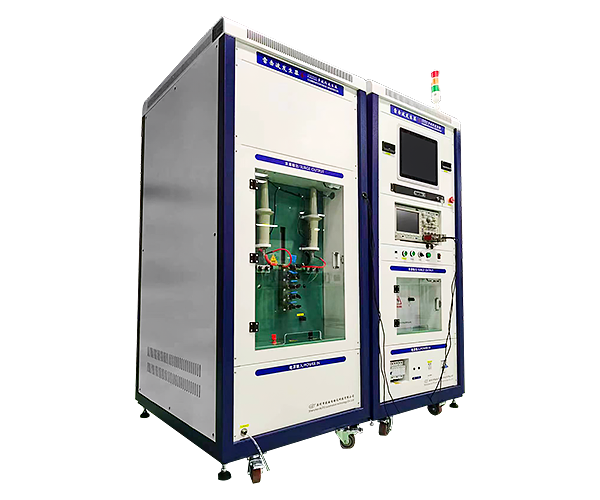

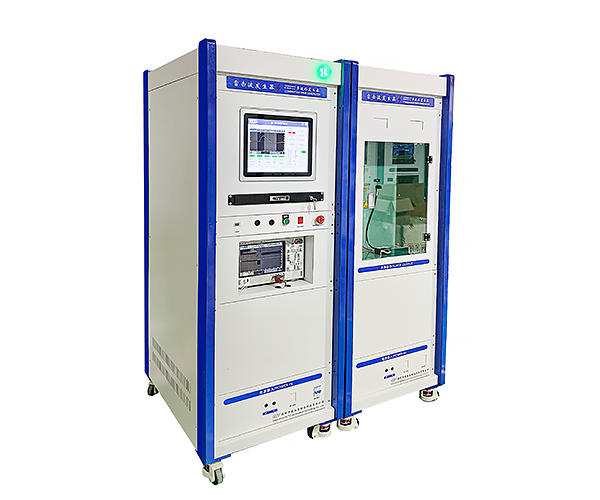

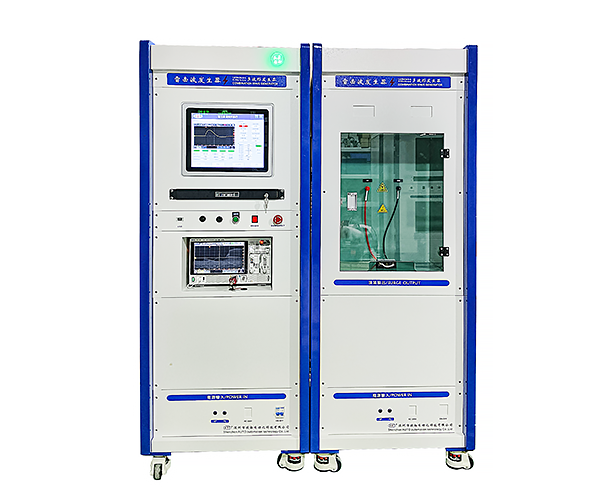

1.2/50μs(20kV）組合波發生器是我司基于GB/T 17626.5標準自主開發，具有系統集成度高、操作簡單、智能化程度高等特點，可產生開路1.2/50μs（1kV～10kV）和短路8/20μs（500A～10kA）的組合波形，主要用于電氣設備電源端口的浪涌測試。
型號: AT2181-020-G
依據標準
lIEC 61000-4-5
lIEC 616643
lGB/T 17626.5
lGB/T 18802
lUL1449
環境要求
l輸入電壓：AC220/50Hz
l海拔高度：≤2000m
l環境溫度：－10℃～＋40℃
l相對濕度：≤85％、無凝霜
l防雷接地；獨立防雷接地≤4Ω
l無導電塵埃、無火災及爆炸危險、無腐蝕金屬和絕緣的氣體、電源電壓波形為正弦波、供電電源波形畸變率<5%
產品參數
|
波形參數 |
允許誤差 |
||
|
開路輸出電壓范圍 |
1kV～20kV |
±10% |
|
|
短路輸出電流范圍 |
500A～10kA |
±10% |
|
|
電壓波波前時間T1 |
1.2μs |
±30% |
|
|
電壓波波尾半峰時間T2 |
50μs |
±20% |
|
|
電流波波前時間T1 |
8μs |
±20% |
|
|
電流波波尾半峰值間T2 |
20μs |
±20% |
|
|
輸出阻抗 |
差模：2Ω |
±10% |
|
|
共模：12Ω |
±10% |
||
|
短路電流反極性振蕩 |
≤30%IPeak |
||
|
相位觸發 |
0o～360o |
||
|
功能性參數 |
|||
|
極性 |
正極性、負極性、正負交替（單次、即：正/負、正/負....）、正負交替（多次、即：正、正.../負、負....） |
||
|
循環次數 |
1～9999次； |
||
|
間隔時間 |
10～9999s； |
||
|
控制 |
采用15寸觸摸工業計算機控制 |
||
|
外形尺寸（長×寬×高） |
800mm×1000mm×1832mm（發生器柜體） |
||
|
800mm×1000mm×1832mm（耦合去耦網絡柜體） |
|||
|
耦合去耦網絡 |
|||
|
耦合方式 |
阻容耦合（共模：9μF、差模：18μF） |
||
|
去耦方式 |
電感（1.5mH、30A） |
||
|
負載電源加載方式 |
自動加載、電腦軟件設置負載電源輸出 |
||
|
負載電源輸出電壓范圍 |
單相AC：0～1500V |
電壓范圍可根據要求定制 |
|
|
DC：0～2000V |
|||
|
負載電源輸出電流 |
AC：≥5A |
電流可根據要求定制 |
|
|
DC：≥5A |
|||
|
顯示 |
交直流輸出電壓采用電壓表頭實時顯示 |
||
|
切換方式 |
共模差模自動切換 |
||
|
自動測量系統 |
|||
|
示波器 |
可選配普源RIGOL、是德科技Keysight、泰克tektronix 等品牌示波器 |
||
|
殘壓采集 |
可選配高壓探頭采集試品殘壓 |
||
|
羅氏線圈 |
可選配電流采集羅氏線圈、可采集8/20μs電流波形 |
||
|
波形測量軟件 |
可選配自動測量軟件：測量軟件能自動采集示波器測試波形，并對波形的波前時間、波尾半峰時間、峰值電流、進行分析顯示，并生成EXCEL或圖片保存于電腦中，測量軟件采集波形為示波器原圖波形，不做任何分析和處理； |
||
|
隔離系統 |
可選配隔離系統：電腦與示波器通訊為RJ45通訊，電腦與示波器之間采用光電隔離系統； |
||
